심한 마모로 인한 산업적 과제 해결

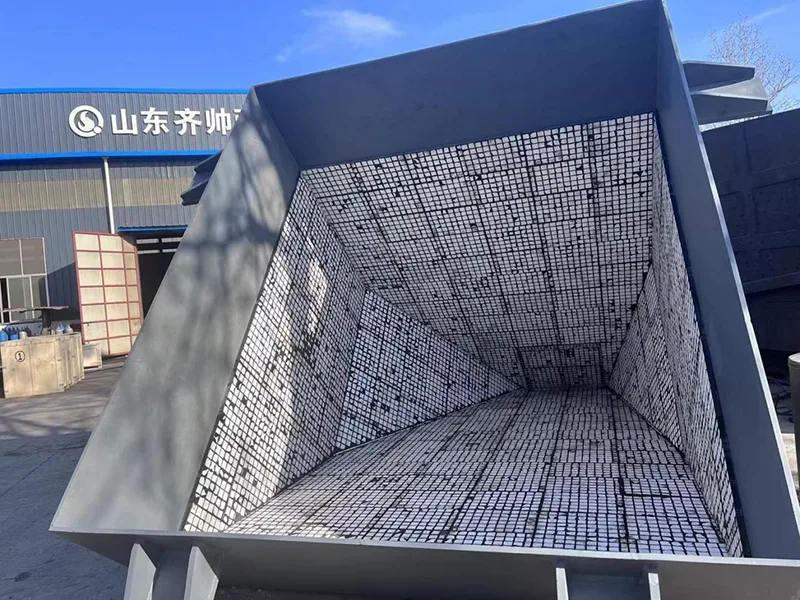

화력 발전, 철강 제련, 광업과 같은 중공업에서 대형 저장 사일로, 수십 미터 높이의 배출 지점, 지속적으로 고강도 진동을 받는 스크리닝 장비와 같은 자재 취급 시스템의 핵심 구성 요소는 보호 자재의 신뢰성에 대해 매우 까다로운 요구 사항을 제시합니다. 오랫동안 업계는 어려운 선택에 직면해 왔습니다. 고인성 금속 라이너를 사용하지만 쉽게 변형되고 소음이 크며 빠른 마모가 발생한다는 단점을 견뎌야 합니다. 내마모성이 매우 뛰어난 순수 세라믹 라이너를 사용하지만 높은 취성, 충격에 대한 민감성 및 복잡한 설치 과정과 싸워야 합니다. 표면 마모 저항이 부족하여 조기 마모로 이어지는 경우가 종종 있는 탄성 고무 라이닝에 의존합니다. "내마모성 없는 내충격성, 내충격성 없는 내마모성"이라는 재료의 딜레마는 예상치 못한 생산 중단, 높은 유지 관리 비용 및 전반적인 에너지 효율성 저하로 이어지는 두드러진 병목 현상이 되었습니다. 이 문제를 근본적으로 해결하기 위해 Shandong Qishuai Wear-Resistant Equipment Co., Ltd.는 세라믹 고무 내장 강철 라이너를 출시했습니다. 이 제품은 극한의 작업 조건을 위한 전례 없는 통합 솔루션을 제공합니다.
구조적 혁신: 강성과 유연성을 결합한 3층 복합재

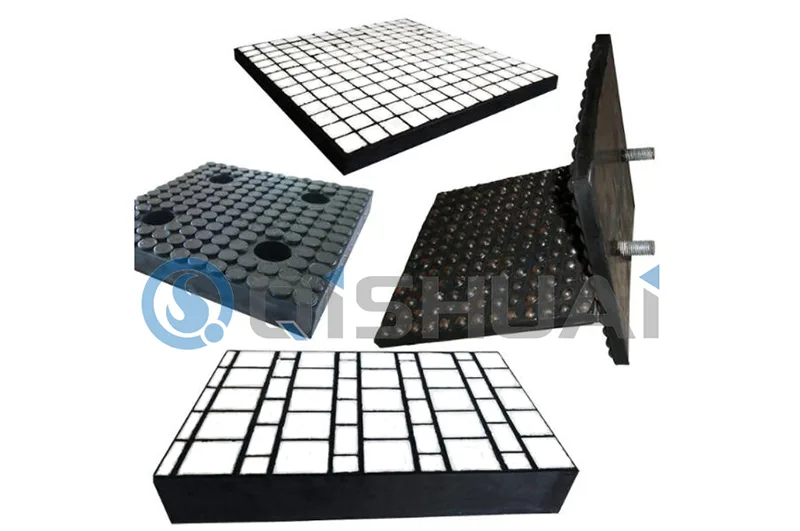

세라믹 고무 내장형 강철 라이너 내장형 강철 라이너는 독창적인 "강성-유연성-강성" 복합 구조를 채택하고 있으며, 각 층은 다른 층의 기능을 보완하도록 정밀하게 계산되고 설계되었습니다.
1. 표면 장갑: 고순도, 고밀도 알루미나 세라믹 블록을 활용하여 강철보다 몇 배 더 높은 표면 경도(Hv≥850)를 제공하여 재료의 절단 및 마모에 직접 저항합니다.
2. 중간 유연성 코어: 특수 합성 고무층이 코어 에너지 흡수 영역 역할을 합니다. 뛰어난 탄성 변형을 통해 재료의 충격 운동 에너지를 최대 수 줄까지 효과적으로 완충하여 응력 집중을 제거하고 세라믹이 부서지는 것을 방지하며 강철 베이스가 변형되는 것을 방지합니다.
3. 하부 철골 프레임: 고강도 철판이 전체 구조의 뼈대 역할을 합니다. 세라믹 블록은 정밀 금형을 사용하여 가황 고무층에 내장되어 분리할 수 없는 통합 모듈을 형성합니다. 강판을 장비 본체에 직접 용접하여 비교할 수 없는 연결 강도를 제공하며 탈착 위험을 완전히 제거합니다.
핵심 가치: 기존 솔루션을 뛰어넘는 탁월한 성능
Shandong Qishuai의 세라믹 고무 내장 강철 라이닝을 선택하면 장비에 대해 다음 값을 선택한다는 의미입니다.
극한의 충격을 견딜 수 있는 뛰어난 능력: 독특한 "임베디드" 구조는 세라믹 표면에서 고무층을 거쳐 강철 베이스 플레이트 전체에 충격력을 고르게 분산시켜 접착 라이닝에 비해 내충격성을 300% 이상 향상시켜 크고 날카로운 재료에 지속적으로 충격을 가하는 환경에 특히 적합합니다.
최고의 설치 편의성: 강철 지지판이 포함된 조립식 모듈이므로 현장 설치에는 리프팅, 위치 조정 및 용접만 필요합니다. 건설 효율성은 기존의 작은 조각 접합 또는 볼트 고정 방법보다 몇 배 더 높으며, 주요 경로의 가동 중지 시간을 크게 단축합니다.
최적의 수명 주기 비용: 초기 투자 비용은 약간 높을 수 있지만 매우 긴 사용 수명(일반적으로 망간 강판의 5~8배), 유지 관리 비용 없음, 계획되지 않은 가동 중지 시간 방지를 통한 생산 보장 등은 전반적으로 상당한 경제적 이익을 가져옵니다. 더 높은 온도나 부식성이 높은 환경의 경우 맞춤형 디자인을 위해 세라믹 고무 내장 강철 라이너 시리즈와 결합할 수 있습니다. 더 높은 온도나 부식성이 높은 환경의 경우 결합 설계를 위해 당사의 탄화규소 세라믹 시리즈 제품과 결합할 수 있습니다.
제품 기술 사양표
|
목
|
기술적인 매개변수/설명
|
설계기준 및 장점
|
|
복합 단위 구조
|
세라믹/고무/강판 일체형 가황모듈
|
탈락문제를 근본적으로 해결하고 핵심특허를 보유
|
|
세라믹 타일 사양
|
맞춤형 정사각형/육각형, 두께
15-30mm
|
솔기를 줄이고 무결성을 향상시키기 위해 배열을 최적화합니다.
|
|
강철 기판의 두께
|
6-20mm(Q235B/내마모강)
|
충격하중 계산을 통한 전체 강성 확보
|
|
고무층의 쇼어 경도
|
60°A ±5
|
과도한 부드러움으로 인한 세라믹 진동을 방지하기 위해 버퍼링과 지지력의 균형을 유지합니다.
|
|
설치방법
|
강철 베이스 플레이트와 장비 쉘의 연속 용접
|
최고의 연결 강도, 우수한 밀봉 성능, 순환 틈 없음
|
|
적용 가능한 온도 범위
|
-30°C ~ +100°C(단기120°C)
|
맞춤형 특수 고무 배합으로 넓은 온도 범위에서 안정적입니다.
|
|
상대적인 내마모성
|
16Mn강의 8~10배
|
GB/T3960-2016 표준에 따라 테스트됨
|
완벽한 보호 시스템 구축을 위해 Qishai의 세라믹 고무 내장 강철 라이너와 협력
Shandong Qishai Wear-Resistant Equipment Co., Ltd.는 개별 제품뿐만 아니라 체계적인 솔루션도 제공합니다. 가장 강한 충격과 마모에 대비해 "중장갑" 역할을 하는 세라믹 고무 내장 강철 라이닝은 회사의 다른 주력 제품과 완벽하게 통합됩니다.
재료의 방향이 바뀌는 파이프 벤드의 경우 원심 마모에 대한 저항력이 뛰어나 복합 파이프가 이상적인 선택입니다.
적당한 충격과 주로 미끄러짐 마모가 있는 직선 파이프 섹션의 경우 세라믹 고무 내장 강철 라이너가 비용 효과적인 보호 기능을 제공합니다.
현장 용접 수리가 필요한 부분적이거나 불규칙한 형태의 부품에 대해 크롬 카바이드 표면 경화 시리즈는 신속한 대응을 제공합니다.
행동 가이드: 프로젝트를 시작하는 방법
귀하의 장비가 빈번한 충격과 마모 손상으로 고통받는 경우, 맞춤형 세라믹-고무 내장 강철 라이닝 솔루션을 얻으려면 다음 단계에 따라 당사에 문의하십시오.
1. 작동 조건 정보 제공 : 장비 도면, 재료 특성(입자 크기, 비중, 습도), 낙하 높이, 온도, 현재 유지 관리 주기 데이터를 준비하십시오.
2. 기술 솔루션 컨설팅: 당사 엔지니어들이 데이터를 분석하고 충격 에너지 계산을 수행하여 최적의 구조 설계 및 모듈 분할 계획을 제공합니다.
3. 샘플 및 시험 설치: 현장 검증을 위해 작은 샘플이나 시험 설치 모듈을 제공할 수 있습니다.
4. 대량 생산 및 납품: 솔루션이 확정된 후 고품질 납품을 보장하기 위해 제조 라인이 활성화됩니다.
충격과 마모로 인한 생산 문제를 해결하려면 지금 행동하십시오!
작동 조건 정보를 제출하고 예비 설계 계획을 얻으려면 "연락처"를 클릭하십시오. 구조적 혁신 기술을 갖춘 Shandong Qishai는 중장비의 장기적 안정적인 작동을 보호합니다.
