용광로 PCI 석탄 주입 파이프라인용 세라믹 라이닝 구조를 설계하는 방법은 무엇입니까?

고로 PCI(미분탄 주입) 시스템은 일반적인 제련 작업 흐름을 위해 일관되고 문제 없는 자재 운송을 요구합니다. 파이프라인 내부에서 미세한 석탄 입자는 높은 유속으로 이동하며 오랜 작동 시간 동안 계속해서 내벽에 부딪힙니다. 미분탄은 단단한 광물 광석에 비해 부드러운 느낌을 주지만, 공압 이송이 길어지면 파이프 구성 요소가 점차 마모됩니다. 흐름 방향이 바뀌는 파이프 굴곡부가 가장 큰 손상을 입습니다.

플랜트 운영자는 다음과 같은 실질적인 문제에 자주 직면합니다.

· 팔꿈치 부분의 심각한 재료 침식

· 국부 파이프 부분의 점진적인 벽 감육

· 예기치 않은 파이프라인 누출로 인해 계획되지 않은 가동 중지 시간이 발생함

· 심하게 마모된 파이프 부분에 대한 빈번한 부품 교체

이러한 문제점을 해결하기 위해 내마모성 세라믹 라이닝이 PCI 파이프라인 내 마모가 심한 영역에 대한 주류 보호 옵션이 되었습니다. 그러나 단순히 파이프 내부에 세라믹 타일을 부착하는 것만으로는 예상되는 사용 수명을 얻을 수 없습니다. 엔지니어는 전체 운반 회로에 따른 실제 마모 ​​패턴을 기반으로 라이닝 레이아웃을 조정해야 합니다.

용광로 PCI 파이프라인의 마모를 유발하는 요인은 무엇입니까?

파이프 손상은 공기 흐름 자체로 인해 발생하는 경우는 거의 없습니다. 실제 원동력은 기류 내부에 운반되는 고체 석탄 입자에 있습니다. 높은 이송 속도로 작동하는 동안:

· 고형 입자가 파이프 내부 표면에 반복적으로 부딪칩니다.

· 미세한 석탄 알갱이는 지속적인 미끄럼 마모를 발생시킵니다.

· 흐름 방향을 바꾸면 집중된 침식 지점이 생성됩니다.

마모 정도는 석탄 입자 크기, 실제 운반 속도, 시스템 작동 압력, 흐름 안정성 및 파이프 기하학적 레이아웃과 같은 여러 현장 변수에 의해 제어됩니다. 파이프 부분마다 작업 조건이 다르기 때문에 모든 용도에 맞는 단일 라이닝 솔루션은 전체 PCI 네트워크에서 잘 작동할 수 없습니다.

석탄 주입 파이프라인에서 주목할 만한 마모가 심한 구역

마모 손상은 파이프 전체 길이에 고르게 퍼지지 않습니다. 몇 가지 일반적인 위치에 중점을 둡니다.

1. 파이프 엘보우 및 벤드

팔꿈치 부분은 가장 빈번한 고장 위치로 두드러집니다. 분쇄된 석탄이 방향을 바꾸면 입자는 관성에 의해 계속 앞으로 이동하고 굴곡의 외부 호에 충돌합니다. 이러한 집중된 충격으로 인해 엘보우는 직선 파이프보다 훨씬 빠르게 성능이 저하됩니다.

2. 리듀서 및 직경 전환 조인트

갑작스러운 파이프 크기 변화는 공기 흐름을 방해하고 입자 분포를 재배열합니다. 여기서 난류의 형태가 형성되고 고르지 않은 재료 정련이 발생합니다. 적절한 마모 방지 기능이 없으면 리듀서는 정기적인 검사와 유지 관리가 필요한 약한 링크로 변합니다.

3. 공급 입구 및 고속 파이프 세그먼트

유속이 높은 공급 지점과 구간에서는 입자 충돌 빈도가 급격히 증가합니다. 이러한 위치는 마모 방지 계획 중에 특별한 주의를 기울여야 합니다.

다양한 파이프 섹션을 위한 실용적인 세라믹 라이닝 구조 설계

공장 구매자와 프로젝트 엔지니어는 모든 곳에 동일한 라이닝을 적용하는 대신 라이닝 형태를 현지 작업 조건에 맞춰야 합니다.

직선 파이프 세그먼트

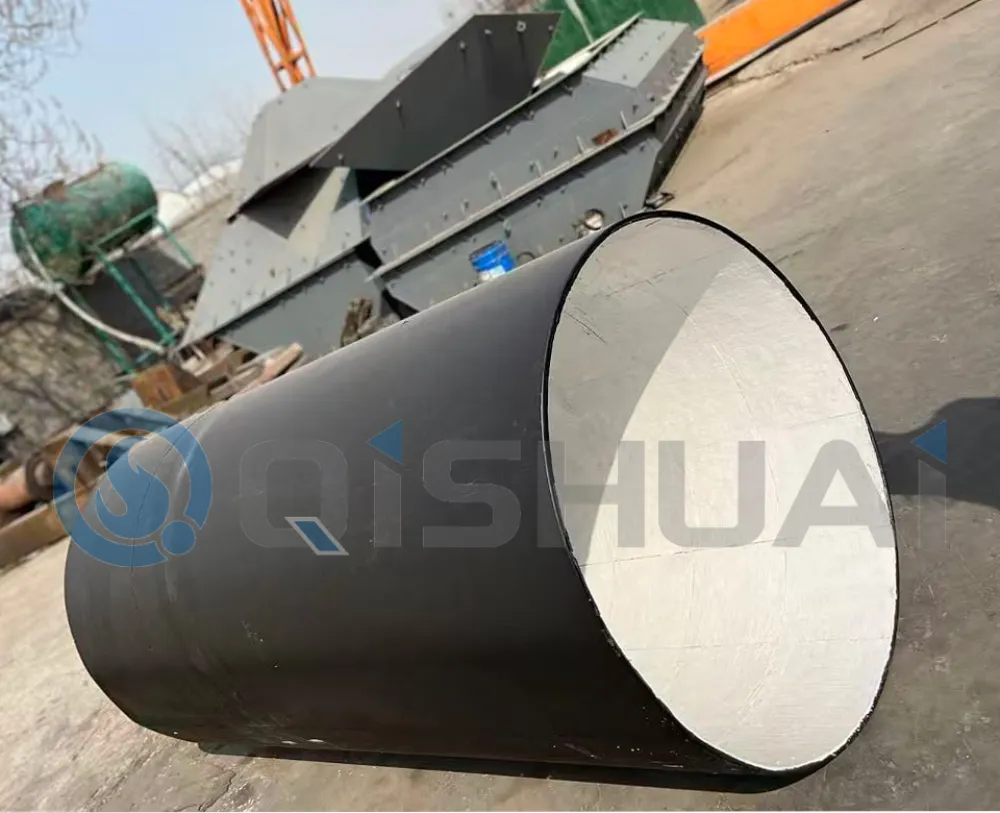

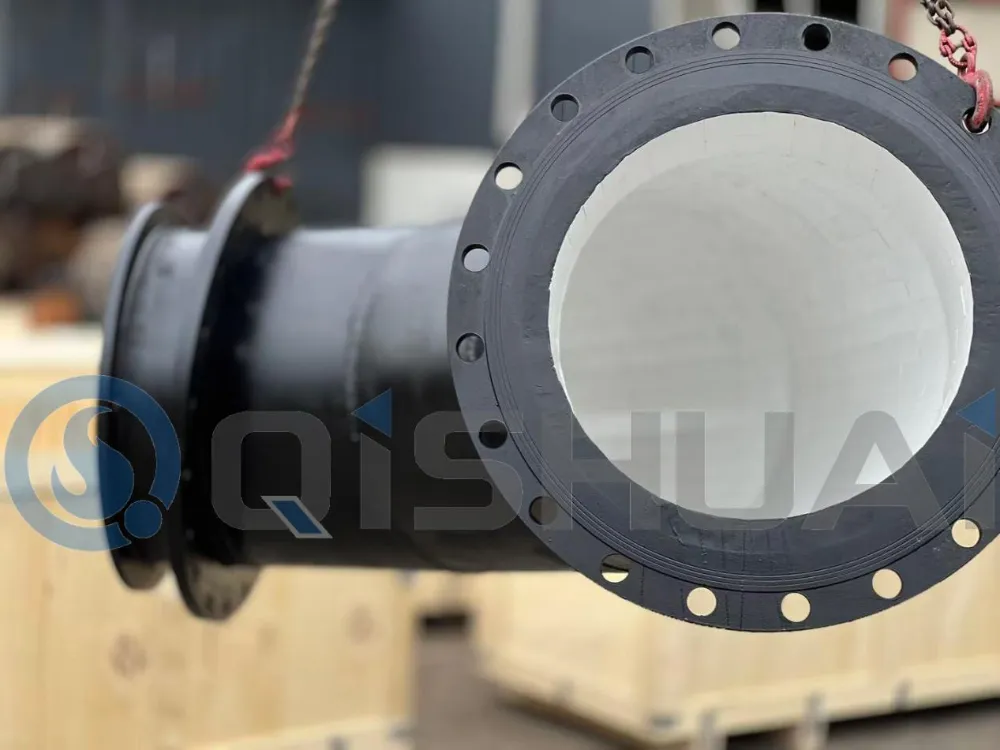

직선 파이프라인 섹션은 대부분 균일한 슬라이딩 마찰을 겪습니다. 통합된 알루미나 세라믹 슬리브 또는 조립식 세라믹 라이닝 파이프 작업이 이러한 섹션에 적합합니다. 이 설정은 지속적인 내마모성 내부 표면을 제공하고 원활한 재료 흐름을 유지하며 장기간 분말 운송을 위해 벽 마모를 늦춥니다. Shandong Qishuai Wear Resistant Equipment Co., Ltd.는 PCI 시스템 개조 및 신축 프로젝트를 위한 직선, 굴곡 및 전환 부품을 포함하는 복합 파이프 시리즈의 전체 세트를 공급합니다.

엘보우 및 벤드 섹션

엘보우(Elbow)는 직선형 파이프보다 결합된 충격 및 마찰 하중을 견디기 때문에 보강이 필수적입니다. 현장에서 입증된 옵션에는 분할형 세라믹 슬리브, 사전 제작된 세라믹 라이닝 엘보, 국부적으로 두꺼워진 세라믹 마모 영역이 포함됩니다. 매우 무거운 입자 충격이 있는 작업 현장의 경우 충격을 흡수하고 세라믹 칩핑 위험을 낮추기 위해 고무 세라믹 복합 시리즈 제품을 선택할 수 있습니다. 당사의 제품 포트폴리오에는 특수 작업 시나리오에서 대체 마모 방지 솔루션을 위한 크롬 카바이드 오버레이 용접 시리즈도 포함되어 있으며, 실리콘 카바이드 세라믹 시리즈는 대체 재료 선택으로 극한의 부식 및 마모 결합 서비스를 고려할 수 있습니다.

감속기 및 전환 세그먼트

마모에 대한 저항 외에도 리듀서는 안정적인 재료 전환을 유지해야 합니다. 이러한 부품에 대한 세라믹 라이닝을 설계할 때 내부 윤곽 전환을 부드럽게 유지하고 급격한 흐름 경로 변형을 방지하며 난류 소용돌이를 줄입니다. 조립된 분할 세라믹 구성요소는 대부분의 경우 모놀리식 라이너보다 복잡한 감속기 형상에 더 잘 맞습니다.

PCI 파이프라인 서비스에 적합한 세라믹 등급을 선택하는 방법

재료 선택은 현장 마모 강도와 예상 작동 주기에 따라 달라집니다.

92% 알루미나 세라믹 라이닝적당한 마모로 일반 수준의 미분탄 이송에 적합합니다. 일반적인 PCI 작업 조건에 대해 적절한 내마모성과 프로젝트 예산의 균형을 유지합니다.

95% 알루미나 세라믹 라이닝마모 요구 사항이 더 높은 논스톱 장기 생산에 적합합니다. 이 제품은 많은 대용량 용광로 석탄 주입 프로젝트에 널리 채택되는 더 높은 재료 밀도, 더 나은 내마모성 성능 및 확장된 서비스 주기를 특징으로 합니다.

고무-세라믹 복합구조 입자 충격이 심하고 유속이 높으며 기계적 충격 부하가 있는 환경에 권장됩니다. 뒷면 고무층은 충격력을 분산시키고 세라믹 조각 위험을 줄입니다.

구성 요소 성능 저하를 늦추기 위한 보조 파이프라인 최적화

세라믹 라이닝은 전체 솔루션이 아닌 하나의 핵심 척도 역할을 합니다. 전체 파이프 레이아웃도 실제 서비스 수명에 영향을 미칩니다.

운반 속도를 합리적으로 관리하십시오. 유속이 높을수록 입자 충격 에너지가 증폭됩니다. 시스템 튜닝은 불필요하게 빠른 속도를 추구하지 않고 안정적인 석탄 공급을 보장해야 합니다.

큰 반경의 엘보 레이아웃을 채택합니다. 큰 굽힘 반경은 날카로운 입자 충격을 완화하고 난류를 억제하며 집중된 국부 정련을 완화합니다.

불필요한 흐름 방해를 최소화합니다. 급격한 직경 변화, 날카로운 짧은 반경 굽힘, 제대로 정렬되지 않은 파이프 조인트를 피하여 마모 하중이 보다 균등하게 분산되도록 하십시오.

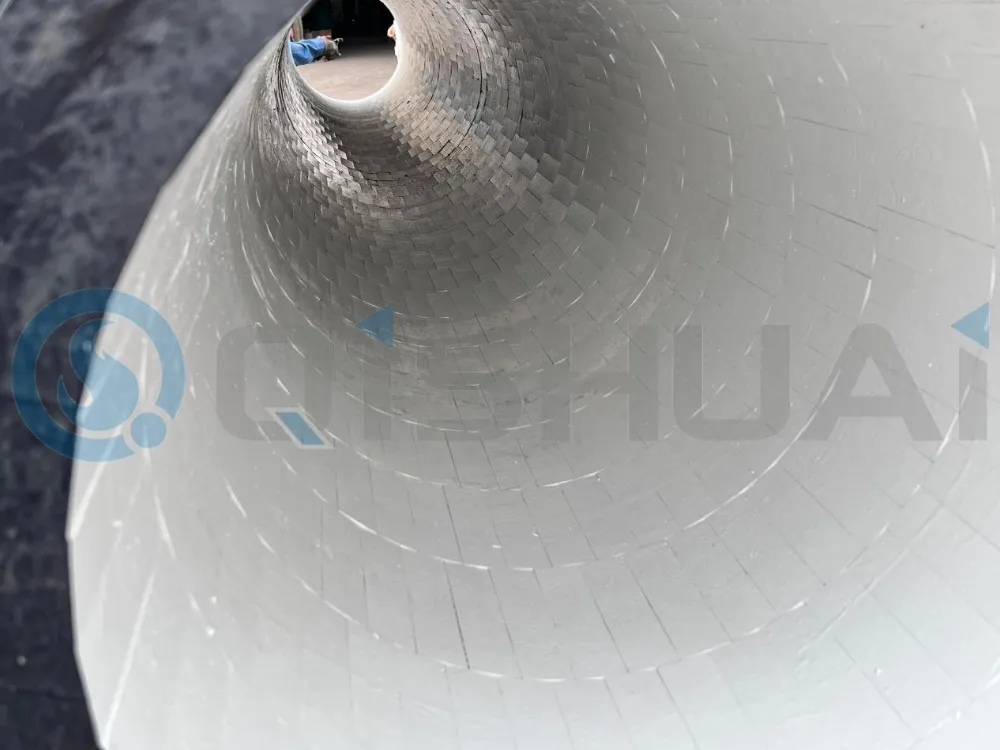

현장 설치 절차를 표준화합니다. 프리미엄 세라믹 부품이라도 피팅 품질이 좋지 않으면 조기에 실패할 수 있습니다. 강철 기판 표면 처리, 접착제 도포, 세라믹 타일 정렬 및 접합부 간격 제어 모두가 매우 중요합니다. 매끄러운 내부 표면은 추가적인 난류로 인한 2차 마모를 방지하는 데 도움이 됩니다.

세라믹 라이닝이 PCI 파이프라인 마모를 완전히 막을 수 있을까요?

세라믹 라이닝은 파이프 성능 저하를 크게 늦추지만 마모를 완전히 제거할 수는 없습니다. 실제 서비스 성능은 석탄 재료 특성, 실제 운반 매개변수, 파이프라인 레이아웃 및 현장 설치 실행 품질에 따라 달라집니다. 세라믹 라이닝의 핵심 가치는 고로 PCI 회로의 유지보수 주기를 연장하고 부품 교체 빈도를 낮추는 데 있습니다.

최종 생각

고로 석탄 주입 파이프라인을 위한 합리적인 세라믹 라이닝 구조 설계는 마모가 어디서 어떻게 발생하는지 식별하는 것부터 시작됩니다. 직선 파이프 섹션은 연속 알루미나 세라믹 슬리브를 사용합니다. 팔꿈치에는 강화된 충격 방지 보호가 필요합니다. 전이 감소기는 안정적인 재료 전이를 유지하는 라이닝 구조가 필요합니다.

조달 엔지니어는 현장 매개변수에 따라 크롬 카바이드 오버레이 용접 시리즈, 고무 세라믹 복합 시리즈 및 복합 파이프 시리즈를 포함한 대체 옵션과 함께 알루미나 기반 세라믹 솔루션을 평가할 수 있습니다. 적절한 라이닝 하드웨어와 최적화된 파이프라인 레이아웃을 결합하면 PCI 시설에서 구성 요소 수명을 연장하고 생산 중단을 줄이며 용광로를 보다 안정적으로 운영할 수 있습니다.

단순히 두꺼운 세라믹 타일을 지정하는 대신 실제 석탄 운반 작업 조건을 기반으로 라이닝 구성표를 맞춤화하는 것이 더 합리적입니다. 용광로 PCI 현대화 또는 신규 건설 프로젝트를 위한 내마모성 파이프 부품을 소싱하는 경우 Shandong Qishuai Wear-Resistant Equipment Co., Ltd. 팀에 이메일을 보내 주시기 바랍니다. 파이프라인 치수, 석탄 품질 매개변수 및 운영 조건을 공유하시면 귀하의 프로젝트에 적합한 제품 제안을 마련해 드리겠습니다.
